Крепежные элементы

Принципы установки и использования

  • cna

Рекомендации по установке

  1. Перед тем как нагружать соединитель,  установите все необходимые крепежные элементы.

  2. Диаметр отверстий для болтов / дюбелей не должен превышать диаметр болтов больше чем на 0.5-2 мм.

  3. Работа в условиях агрессивной среды, требует использования специальных крепежных элементов.

Все характерные значения представленные на сайте относятся только к соединителям для дерева Simpson Strong-Tie®, которые зафиксированы ершеными гвоздями CNA4,0хl Simpson Strong-Tie®.

Условные обозначения оверстий в соединителях

  • 6 trou rond

Круглое отверстие

Данный вид отверстий присутсвует на

следующих соединителях: уголки, опоры балок BSN...




  • 9 trou diam

Отверстие в форме ромба

Дополнительное отверстие для фиксирования

положения элемента во время установки.

  • triangle

Треугольное отверстие

Иногда дополняет круглые отверстия.

Заполните треугольные отверстия, когда указано в инструкции.

Примером соединителя с треугольными отверстиями может быть: IUSE...

  • oblong

Овальное отверстие

Облегчает установку в узких местах.

Крепежные элементы могут быть установлены под любым углом.

Отличительные технические черты Simpson Strong-Tie®

  • speed fix

Зубцы быстрого фиксирования

Используют для временного закрепления положения соединителя,

освобождают руки для быстрой и легкой установки (IUSE...)

  • trou dome

Куполовидное отверстие

Направляет гвоздь в балку под углом 45° .

Сбивание под заданным углом уменьшает вероятность раскола древесины, уменьшает время установки.

Заявленная несущая способность.

  • важно

Характерные значения привденные в таблицах несущей способности для ершеных гвоздей CNA и шурупов CSA, действительны лишь в тех случаях когда они применяются вместе с соеденителями Simpson Strong-Tie® в соответствии с ETA-04/0013.

Все указанные крепежные элементы должны быть установлены в соответствии с инструкциями, приведенными для каждого соединителя. Неверное количество, размер, тип, материал или покрытие крепежных элементов может вызвать разрушение соединения. Установите все указанные крепежные элементы перед нагружением соединения.

Заявленые характерные значения и несущая способность CNA и CSA, применимы только к крепежу и соеденителям Simpson Strong-Tie® прикрепленным к дереву!

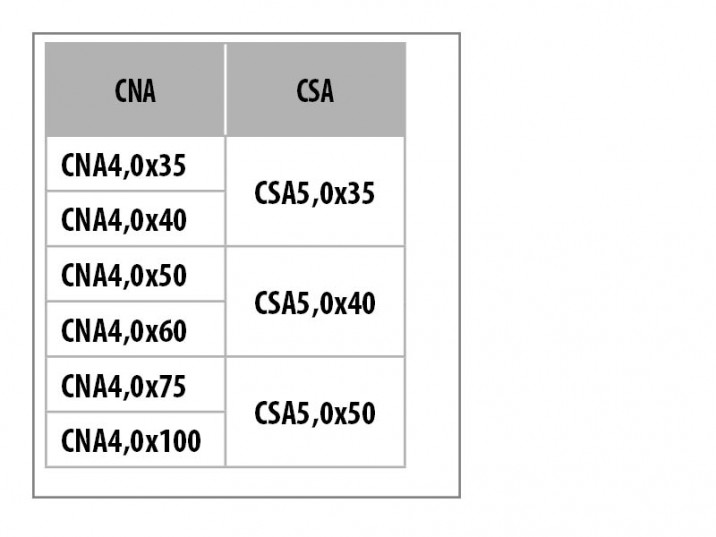

Таблица конвертации

Шурупы CSA могут быть заменены ершеными гвоздями CNA. См таблицу конвертации.

  • ustanovka wa 2
